Revit 构件参数体系说明
1、Revit 构件分类说明
从不同的维度 Revit 构件（图元）有不同的分类；
对用用户来说：最为熟悉的就是“项目浏览器”中“族”节点的三级分类：
这里主要介绍以下几种分类维度；
1.1 常见的三级分类
三级分类，一般用于用户分类管理各种构件，方便用户快速检索使用；
每一级分类都有自己的参数，只不过用户经常关注的时：类型参数、实例参数而已
1.1.1 一级分类 - 类别
英文名字也是 API 的名字：Category
Category 是 Revit 软件内置的基础数据，不能被用户和开发者“增删改”，用户只有使用权限；
对于某个确定的 Revit 版本 Category 数量是固定的，只有在 Revit 版本的变化的时候 Category 才可能变化（一般是新增）
Category 内部也是有联系的，具体变现为子类别 SubCategory，这一点一般用户是看不到的；
下面是 Revit API 暴露出来的所有的 Category，可以通过切花版本查看；
Revit API BuiltInCategory Enumeration (revitapidocs.com)
经过个人统计 Category 发现：
总数：2000+
一般项目中用到的：900左右
实际建模常用的：不超过100
1.1.2 二级分类 - 族
Family
在类别之下的二级分类；
所有添加到 Revit 项目中的图元都是使用族创建的。
族 在 Revit 中也分为多种类型，具有一定的可扩展性，但并不是所有的族都能扩展，后面 1.2 章节会说明
这里需要特殊说明的是：族并不是单一的构件，它是可以嵌套，复合的，从而生成更加复杂高级的族；
更多详细说明参见 Autodesk Revit 官方文档：帮助: Revit 族 (autodesk.com)
1.1.3 三级分类 - 类型
xxx_Type，FamilySymbol
一个族，可以有多个类型；一般叫：族类型；
类型是用户建模的时候必须指定的信息，
指定了类型，就只定了族和类别；
类型下面就是“图元”了，也可以叫构件；所谓图元，就是在模型视图中实实在在看到的对象，但被选中时，会高亮显示，并且会在“属性”窗口中显示图元的参数信息；
“属性”窗口中显示的并不是图元所有的属性信息
1.2 按族类型分类
1.2.1 系统族
特点：
- Revit 软件内置的，所有的 rvt 文件都是一样的；
- 有限的；
- 用户不能自己添加 / 删除（Revit 升级的时候或许会新增）；
常见的系统族：墙，楼板、各种管线、屋顶、……
1.2.2 载入族
特点：
- 以 rfa 文件的形式存在；
- 可以载入不同的 rvt 文件中复用；
- 用户可以自己新增或者删除；
常见的系统族：梁、柱、管件、管道附件、末端、家具、设备……
1.2.3 内建族
特点：
- 只存在于某一个 rvt 文件内，不能被复用；
- 只包含一个类型且类型名称和族名称一样
- 用户可以自己新增或者删除；
可以随意指定，创建的时候只需要指定 类别，输入一个族名称，Revit 就会自动创建一个内建族
1.3 按 Category 类型分类
这种分类是按照 Category 的属性信息 Category Type 进行划分的
一般较少关注
1.3.1 模型类构件(模型族)
可以在三维视图中进行查看的；
例如：墙、梁、板、柱、……
1.3.2 详图类构件(注释族)
在平面视图中进行辅助查看，不能在三维视图中看到；
例如：标记、尺寸标注、……
1.3.3 分析类构件(分析族)
Revit 中有一个单独的分析模块，分析族用来展示分析结果的
例如：分析墙、分析柱、……
1.3.4 内部类构件(内部族)
Revit 内部使用的；
用户一般不直接使用，通常起到辅助类的构件；
例如：结构连接处理程序、部件、……
2、Revit 参数分类说明
Revit 参数也有多个分类的维度，
这里主要介绍以下几种分类维度
2.1 按作用的层级
作用层级包含了三级分类，在 1.1 中说明过，每一级都有自己的描述参数；
除了三级分类，这里补充说明了“项目参数”和“实例参数”
2.1.1 项目级参数
这里项目有别于建筑设计的项目，意思是 rvt 文件，Revit 默认一个 rvt 文件就是一个项目文件，rvt 文件级别的参数就是项目参数，不同的 rvt 文件可以定义不同数量的参数；
所有的项目参数集合在一起，叫做“项目信息”，也是一个 Category 类别
符合 Revit 添加参数的统一流程
除此之外还有一种特殊的项目参数叫“全局参数”，是 2016 R2 以后新增的，具体参见 2.2

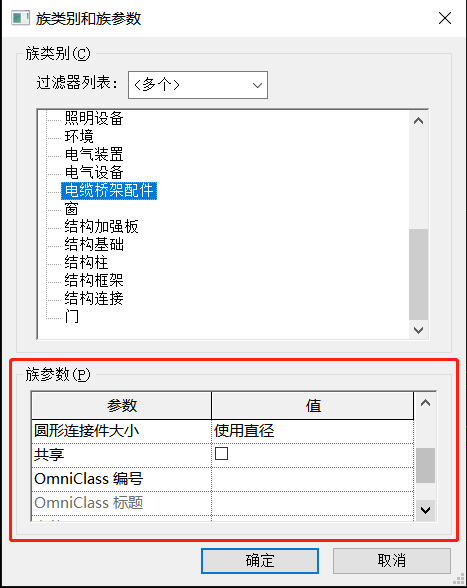

2.1.2 族级参数
被用来描述族 Family 的相关信息；
一边较少使用，且不能增删改
2.1.3 类型级参数
一个族一般有多个类型，一个类型之所以区别于另一个类型，就是因为类型参数的参数值不一样（如果一样，那么就可以认为是相同的类型，就没必要新建这个类型了）
为了描述族下面的多个类型，因此产生了类型参数；
2.1.4 实例级参数
视图中看到的每一个图元，都有自己的属性信息，这些属性信息都是通过实例参数描述的；

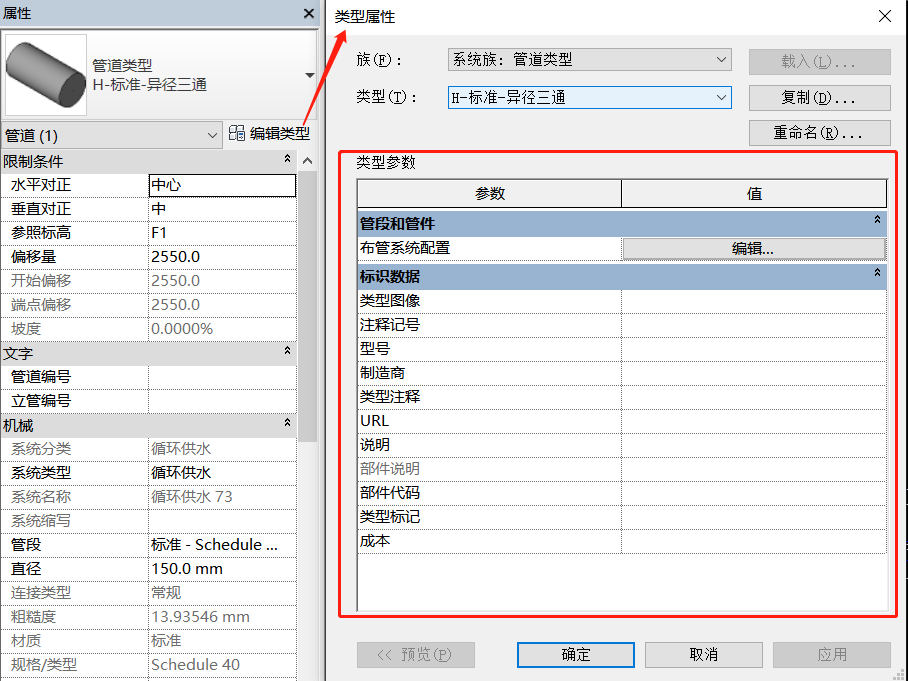

具体变现为：Revit “属性”窗口中看到的参数（上面截图，左侧部分）
2.2 按参数的定义
这种分类方式，只关心参数是如何定义的，不关心这个参数将会被用于描述哪个对象；
通过不同不同的定义方式，可以将参数分为以下几类；
2.2.1 内置参数
BuiltinParameter
在 Revit 中通过枚举的方式暴露出来，用户不能做任何修改；
BuiltInParameter Enumeration (revitapidocs.com)
2.2.2 共享参数
用户通过共享参数文件定义；
一般情况下一个用户定义并使用一个共享参数文件，也可以做到多个用户使用同一个共享参数文件；
2.2.3 族参数
在编辑 rfa 文件过程中定义的参数；
根据创建方式的不同，还可以划分为：
- 共享参数
- 一般族参数
- 这类参数比较特殊，该类型的参数只能在族文件范围内定义，
- 简单来说就是，只能在编辑 rfa 文件的时候进行定义；且有效的使用范围只能在 rfa 文件内部；
- 这中参数是造成 revit 参数被滥用的一个原因
族参数，在族内部作用的层级，还可以划分为：
- 类型参数
- 实例参数；
参考：2.1 中的类型参数和实例参数；

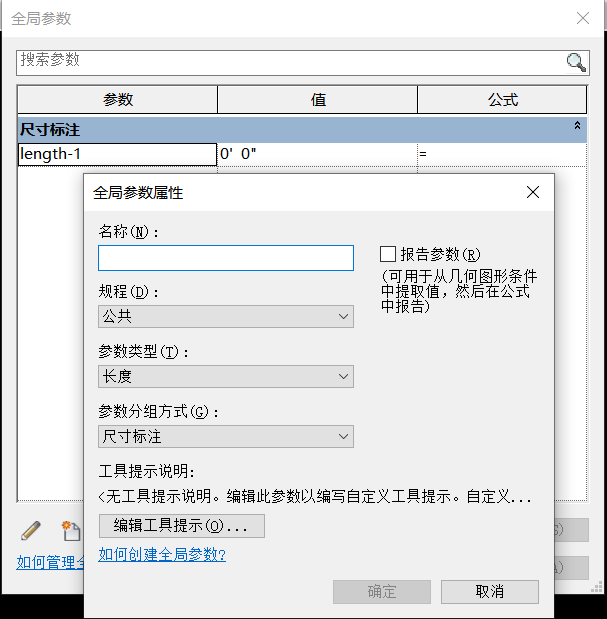

2.2.4 全局参数
全局参数是 Autodesk 在 Revit 2016 R2 版本（17 及其以后的版本都有）增加的内容，是继共享参数与项目参数之后新增加的一种参数。
全局参数特定于单个项目文件，但未像项目参数那样指定给类别。全局参数可以是简单值、来自表达式的值或使用其他全局参数从模型获取的值。
有点类似于族文件里的“一般族参数”
详细的使用方式和案例，参见官方文档：帮助: 全局参数 (autodesk.com)
3、Revit 参数管理体系
Revit 中的参数主要有两类：
常规参数
材质类参数
3.1 常规参数的定义管理体系
在 Revit 中所有的参数都必须先定义，然后才能被使用；
关于参数定义，Revit 有自己的一套管理体系；

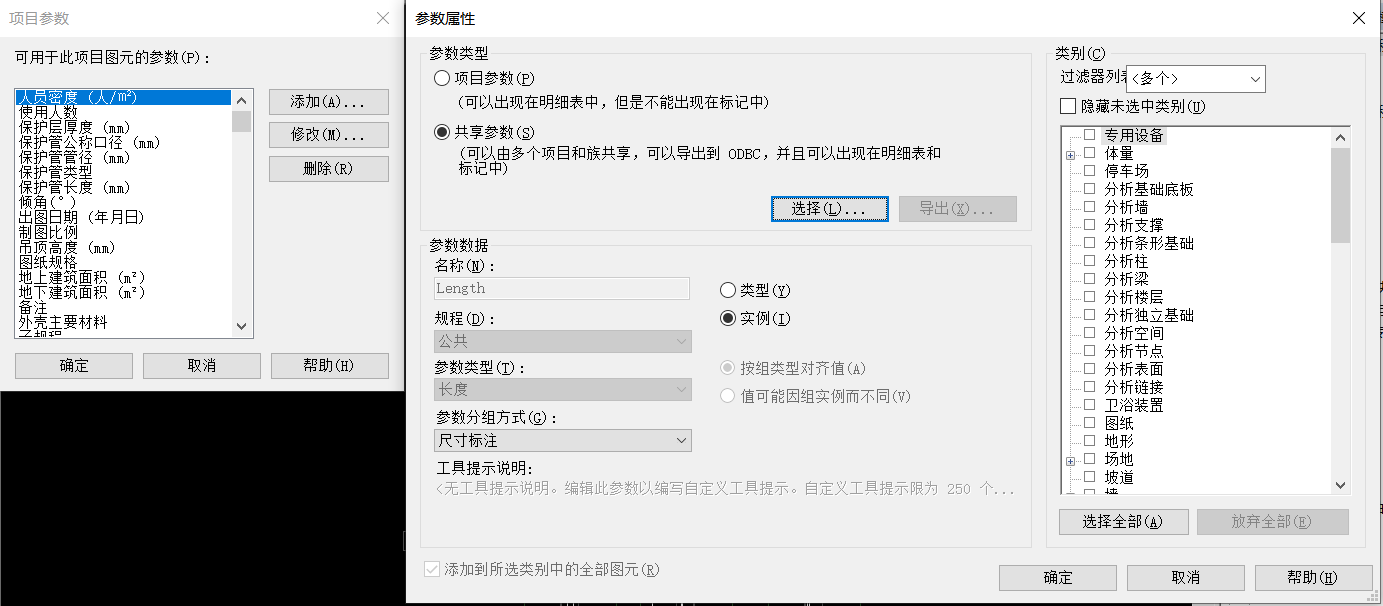

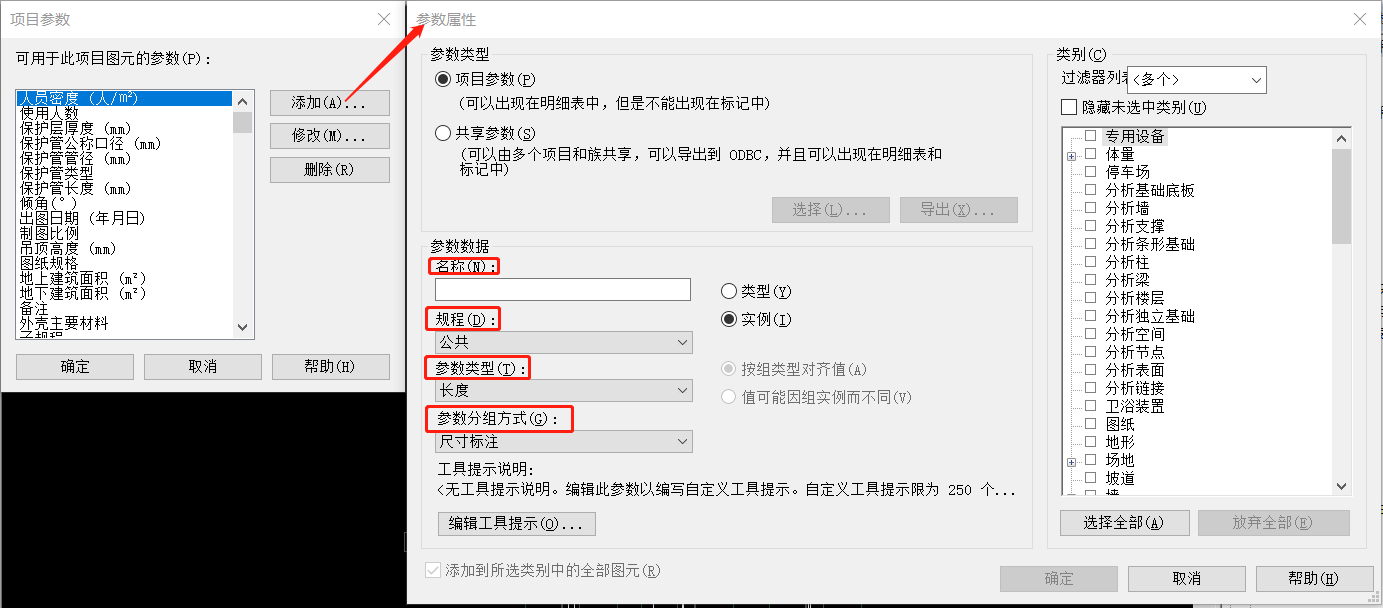

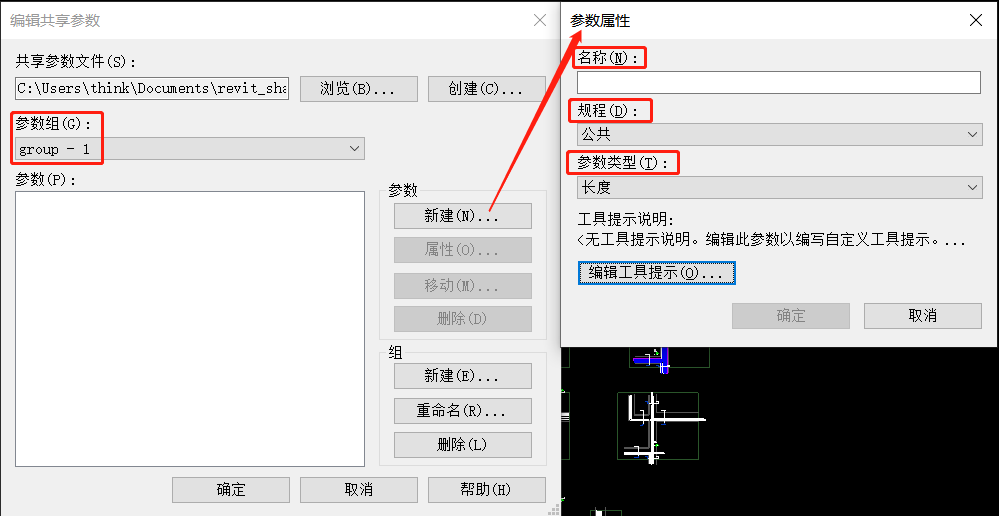

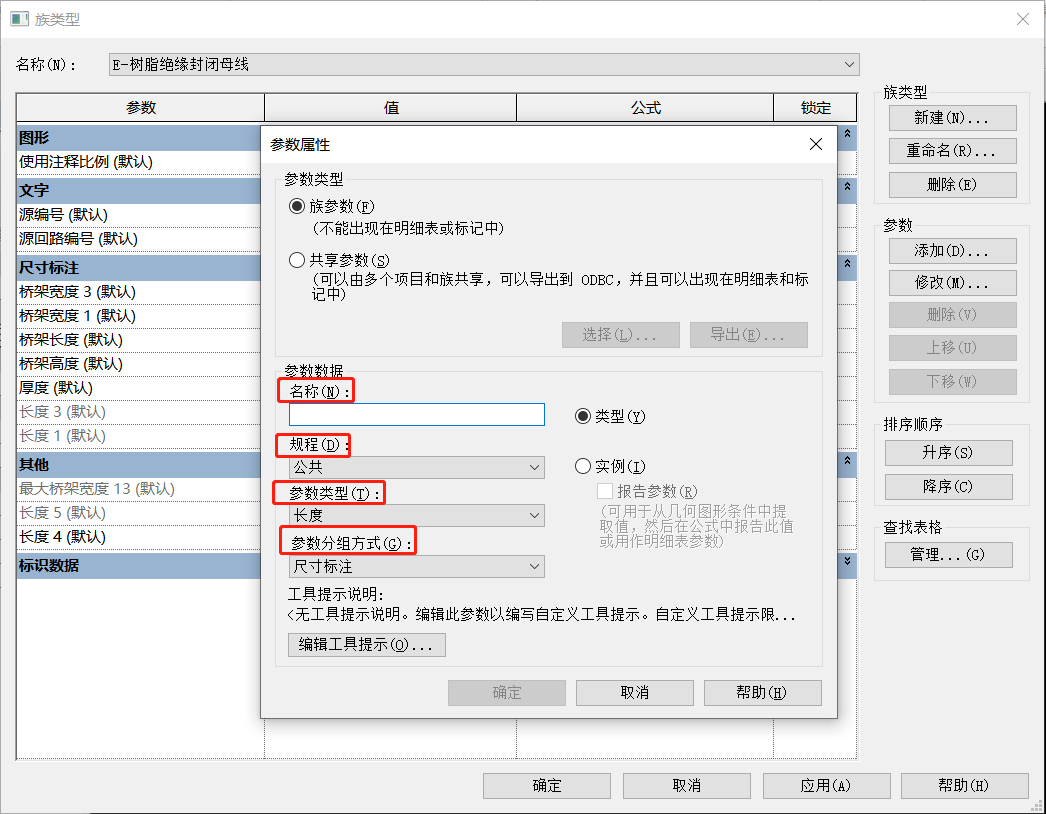

下面截图是各种参数的定义截图
从上面的截图可以看出来，用于参数管理的主要有以下几个信息：
- 规程
- 参数类型
- 参数分组
- 参数分组方式
- 类型 or 实例
- 是否报告参数
这些信息，主要用于描述一个参数，方便 Revit 对参数进行管理；
“参数定义”并不关注这个参数将会被用于描述什么对象，或者单位是什么；参数的 描述对象，单位信息，则是通过一种关联关系进行使用
因为：
- 一个参数的定义可以被用于描述一个或者多个对象，在给对象添加参数的时候，去选择已经定义好的参数就行了；【添加项目参数的后最右侧会有关联对象的选择】

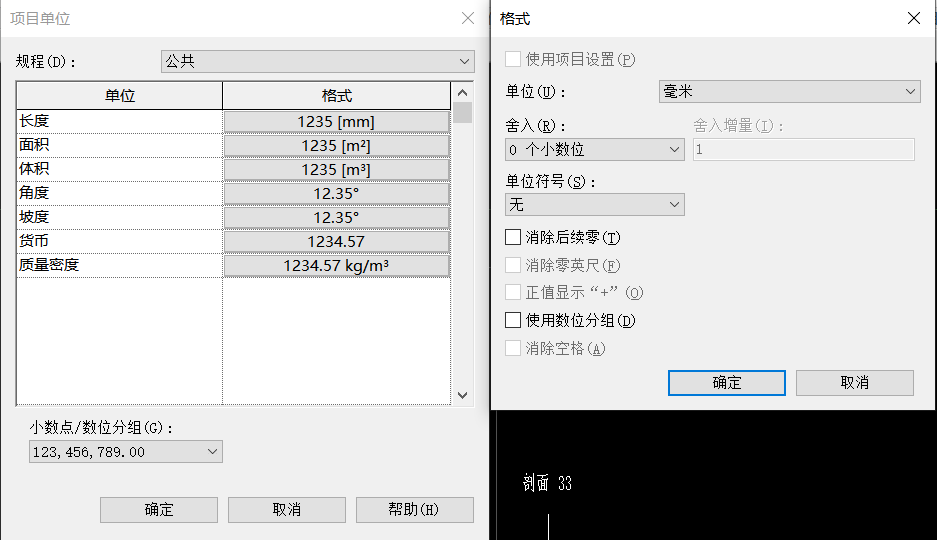

- 一个参数可能没有单位或者有多个单位；具体选择哪个单位，在显示或者使用的时候确定就可以了，如下图所示；
3.2 材质类参数管理体系
材质类参数，因为涉及到渲染、显示，因此十分复杂；Autodesk 的很多建模软件使用的材质库都是独立的，并不共享；
因为材质相关的参数体系太过复杂，API暴露有是有限的，所以下面主要以介绍为主；

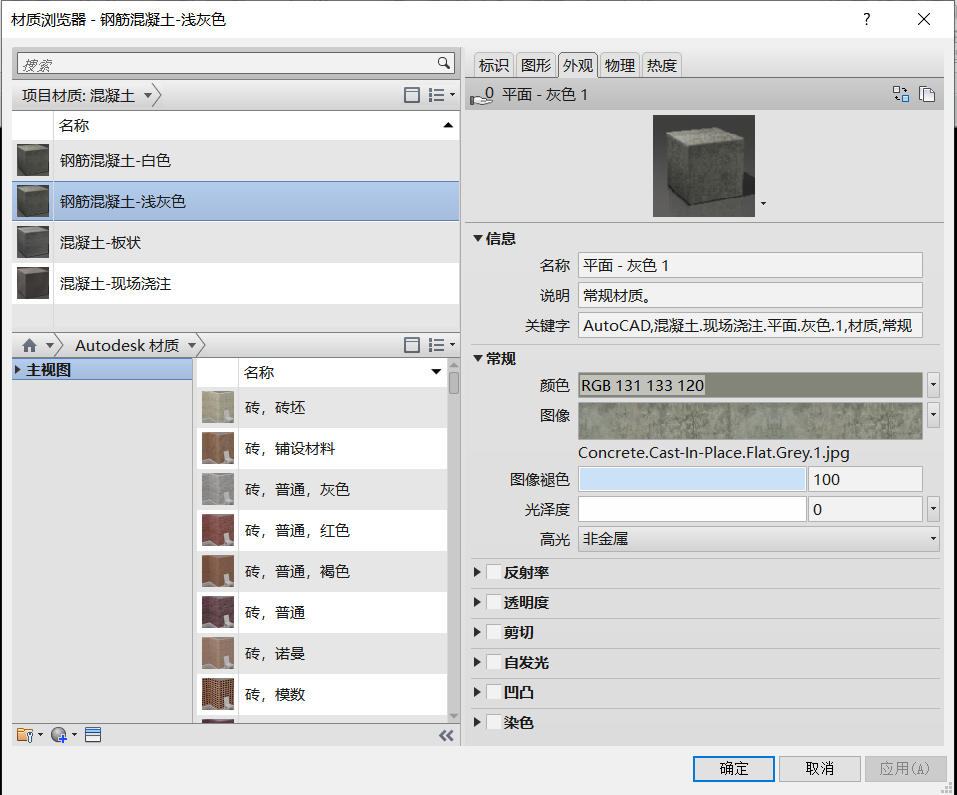

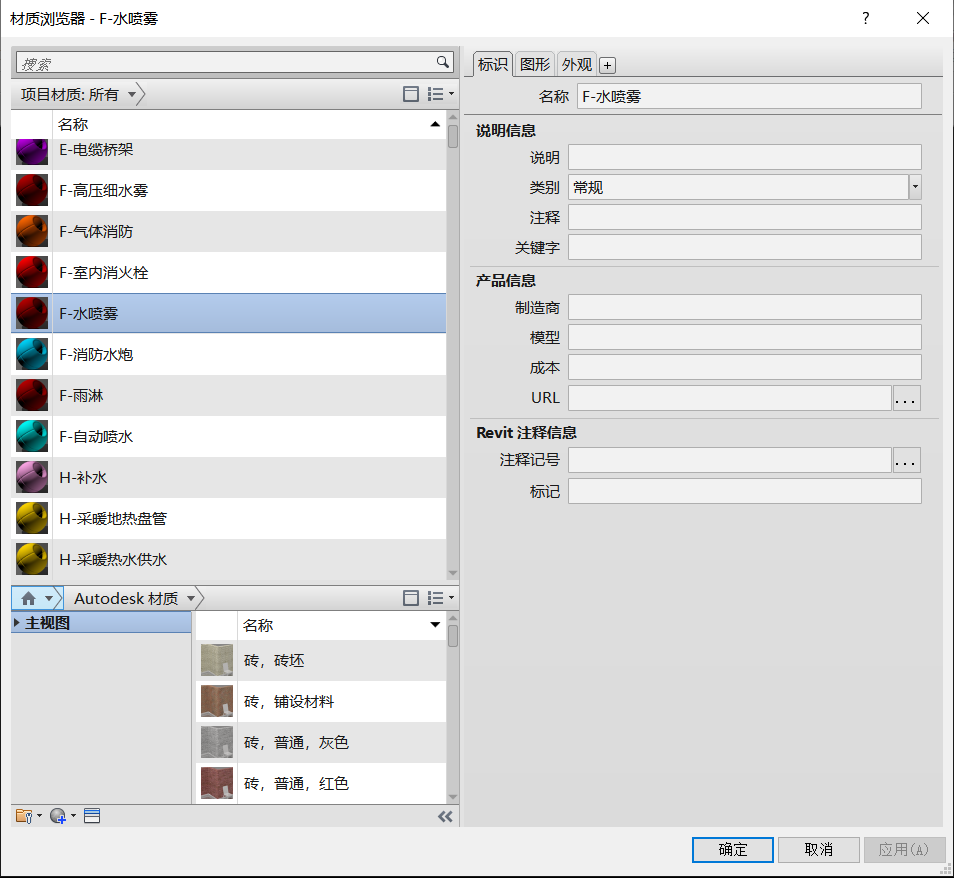

功能入口：管理 -> 设置 -> 材质
在这里用户可以自己创建、定义、编辑、修改与材质相关的各种信息；
从上面的截图看，材质信息主要包含以下几类信息：
- 标识
- 图形
- 外观
- 物理（可选）
- 热度（可选）
每一类，都包含若干参数，并且通过分组进行管理
3.3 通用参数值的管理
上面说完了参数定义，另外一个话题就是参数值；
3.3.1 通用参数(值)特点
因为存在这样一部分参数，他们对于参数值的填写是有一些基本要求的；
比如说：颜色，只能在 0 ~ 255 之间；
还有一类：提供一些基本的参数值，让用户进行选择；同时可以暴露一些参数值定义的接口，让用户可以先定义参数值，然后再选择参数值进行使用。
这类参数值都有一些特点：
- 有限
- 可枚举
- 比较常见、通用
- 跟其他参数或者对象有关联关系
这类参数，主要集中在 管理 -> 设置 面板中
3.3.2 例子
（1）规程类参数：
规程参数各处都有用，参数值是 Revit 规定的有限的几个，与其他参数有关联，比如说：参数分组，子规程等

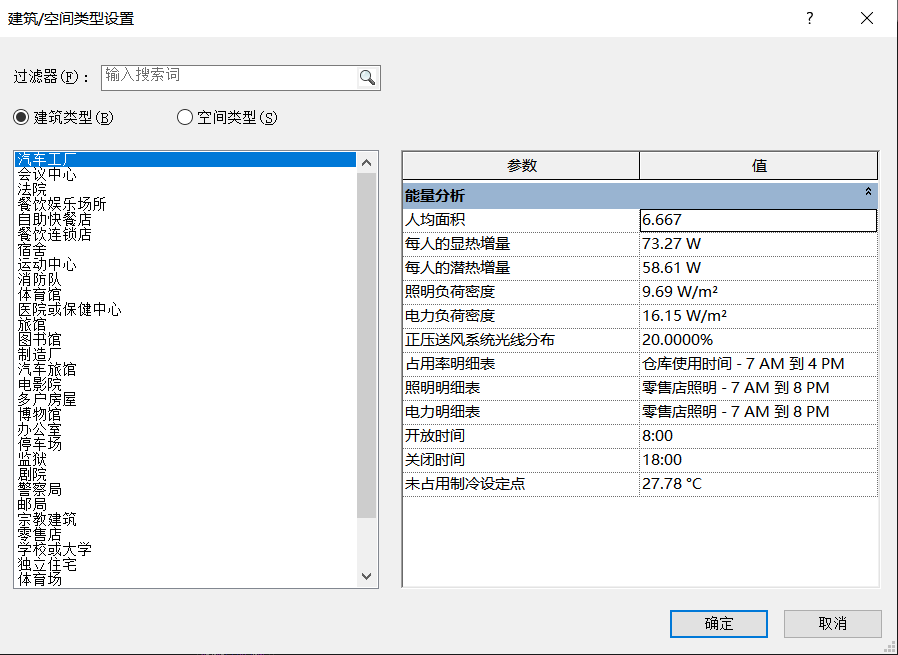

（2）建筑/空间 类型参数
（3）机电 - 系统类型 参数
（4）显示类参数(值)
- 填充样式
- 线样式
- 线宽
- 线型图案
- 材质资源
这些跟材质或者显示类的参数都有关系，主要影响的就是渲染显示。
